PVC aislado PVC del cable de control de cobre de 4x6mm2 SWA forrado para la subestación 33 / 11kv

El cable de control blindado SWA de 4x6 mm2 es adecuado para la conexión en control, señal, circuito de protección y sistema de medición con voltaje nominal de frecuencia industrial de 450/750 V o 0,6 / 1KV.
  • KVV32

  • Grand Cable

Estado de Disponibilidad:

Solicitud

Para equipos eléctricos de supervisión, circuitos de control de estaciones. Adecuado para instalación en interiores y exteriores en lugares húmedos o secos, en conductos, conductos, zanjas y bandejas de cables. Con armadura metálica, el cable es adecuado para su instalación en áreas donde se requiere protección mecánica especial.


Normas

IEC 60228; IEC 60502-1

Construcción de cables

· Estructura del cable:

CABLES DE CONTROL CON AISLAMIENTO Y REVESTIMIENTO DE PVC DE 600 V CON ARMADURA DE ALAMBRE DE ACERO (TIPO CVV-SWA) IEC 60502-1

·Conductor:

Cobre recocido trenzado concéntrico
Opcional: Cobre recocido flexible o sólido

· Tamaño del conductor:
1,5 ~ -6 mm²

·Aislamiento:
PVC (cloruro de polivinilo)

·Armadura:
Alambre de acero galvanizado

·Vaina:
PVC (cloruro de polivinilo)

Características de la dimensión:

Sección Clase de conductor Espesor de aislamiento Diámetro de armadura Espesor de la funda Diámetro total Peso del cable
No xmm2 mm mm mm mm kg / km
450/750 V 0,6 / 1 kV 450/750 V 0,6 / 1 kV 450/750 V 0,6 / 1 kV 450/750 V 0,6 / 1 kV
2x4 1 0.8 1.0 1.6 1.5 1.8 16.90 18.30 656 725
2x6 1 0.8 1.0 1.6 1.5 1.8 17.90 19.30 744 816
2x10 2 1.0 1.0 1.6 1.7 1.8 21.70 21.90 1019 1028
3x2,5 1 0.8 0.8 1.6 1.5 1.8 16.50 17.10 634 657
3x4 1 0.8 1.0 1.6 1.5 1.8 17.50 19.00 727 803
3x6 1 0.8 1.0 1.6 1.5 1.8 18.60 20.10 838 917
3x10 2 1.0 1.0 1.6 1.7 1.8 22.60 22.80 1168 1179
4x2,5 1 0.8 0.8 1.6 1.5 1.8 17.40 18.00 706 730
4x4 1 0.8 1.0 1.6 1.5 1.8 18.50 20.10 819 905
4x6 1 0.8 1.0 1.6 1.7 1.8 2.10 21.30 974 1046
4x10 2 1.0 1.0 2.0 1.7 1.8 25.00 25.20 1531 1542
5x2,5 1 0.8 0.8 1.6 1.5 1.8 18.30 18.90 782 807
5x4 1 0.8 1.0 1.6 1.5 1.8 19.60 21.30 917 1014
5x6 1 0.8 1.0 1.6 1.7 1.8 21.40 22.70 1100 1182
5x10 2 1.0 1.0 2.0 1.7 1.8 26.70 26.90 1741 1754
6x1,5 1 0.7 0.8 1.6 1.5 1.8 17.50 18.70 703 763
6x2,5 1 0.8 0.8 1.6 1.5 1.8 19.30 19.90 855 881
6x4 1 0.8 1.0 1.6 1.7 1.8 21.20 22.60 1028 1116
6x6 1 0.8 1.0 1.6 1.7 1.8 22.70 24.10 1230 1324
6x10 2 1.0 1.0 2.0 1.7 1.9 28.60 29.00 1960 1986
7x1,5 1 0.7 0.8 1.6 1.5 1.8 17.50 18.70 719 780
7x2,5 1 0.8 0.8 1.6 1.5 1.8 19.30 19.90 881 907
7x4 1 0.8 1.0 1.6 1.7 1.8 21.20 22.60 1068 1157
7x6 1 0.8 1.0 1.6 1.7 1.8 22.70 24.10 1288 1384
7x10 2 1.0 1.0 2.0 1.7 1.9 28.60 29.00 2055 2081
8x1,5 1 0.7 0.8 1.6 1.5 1.8 18.40 19.60 780 847
8x2,5 1 0.8 0.8 1.6 1.7 1.8 20.80 21.00 982 991
8x4 1 0.8 1.0 2.0 1.7 1.8 23.10 24.60 1335 1447
8x6 1 0.8 1.0 2.0 1.7 1.8 24.80 26.30 1586 1702
8 x 10 2 1.0 1.0 2.0 1.7 1.9 30.40 30.80 2261 2289
10x1,5 1 0.7 0.8 1.6 1.7 1.8 20.70 21.70 927 987
10x2,5 1 0.8 0.8 2.0 1.7 1.8 23.90 24.10 1322 1333
10x4 1 0.8 1.0 2.0 1.7 1.8 25.80 27.60 1575 1711
10x6 1 0.8 1.0 2.0 1.7 1.9 27.80 29.80 1886 2041
10x10 2 1.0 1.0 2.0 2.0 2.1 35.20 35.40 2767 2783
12x1,5 1 0.7 0.8 1.6 1.7 1.8 21.10 22.20 985 1049
12x2,5 1 0.8 0.8 2.0 1.7 1.8 24.40 24.60 1411 1422
12x4 1 0.8 1.0 2.0 1.7 1.8 26.40 28.30 1698 1844
12x6 1 0.8 1.0 2.0 1.7 1.9 28.50 30.60 2052 2218
14x1,5 1 0.7 0.8 1.6 1.7 1.8 21.90 23.00 1058 1127
14x2,5 1 0.8 0.8 2.0 1.7 1.8 25.30 25.50 1522 1533
14x4 1 0.8 1.0 2.0 1.7 1.9 27.40 29.60 1845 2018
14x6 1 0.8 1.0 2.0 1.7 2.0 29.60 32.00 2246 2442
16x1,5 1 0.7 0.8 2.0 1.7 1.8 23.50 24.60 1299 1381
16x2,5 1 0.8 0.8 2.0 1.7 1.8 26.30 26.70 1638 1650
19x0,75 1 0.6 0.8 1.6 1.5 1.8 20.10 22.70 897 1056
19x1 1 0.6 0.8 1.6 1.7 1.8 21.30 23.50 1005 1148
19x1,5 1 0.7 0.8 2.0 1.7 1.8 24.30 25.50 1396 1485
19x2,5 1 0.8 0.8 2.0 1.7 1.8 27.30 27.50 1777 1790
24x0,75 1 0.6 0.8 2.0 1.7 1.8 23.40 26.00 1231 1421
24x1 1 0.6 0.8 2.0 1.7 1.8 24.40 27.00 1349 1543
24x1,5 1 0.7 0.8 2.0 1.7 1.8 27.10 28.50 1644 1751
24x2,5 1 0.8 0.8 2.0 2.0 2.0 31.30 31.30 2157 2157
27x0,75 1 0.6 0.8 2.0 1.7 1.8 23.80 26.40 1261 1481
27x1 1 0.6 0.8 2.0 1.7 1.8 24.70 27.40 1400 1613
27x1,5 1 0.7 0.8 2.0 1.7 1.9 27.50 29.10 1727 1853
27x2,5 1 0.8 0.8 2.0 2.0 2.0 31.80 31.80 2280 2280
30x0,75 1 0.6 0.8 2.0 1.7 1.8 24.30 27.10 1344 1555
30x1 1 0.6 0.8 2.0 1.7 1.8 25.30 28.10 1483 1699
30x1,5 1 0.7 0.8 2.0 1.7 1.9 28.20 29.90 1825 1958

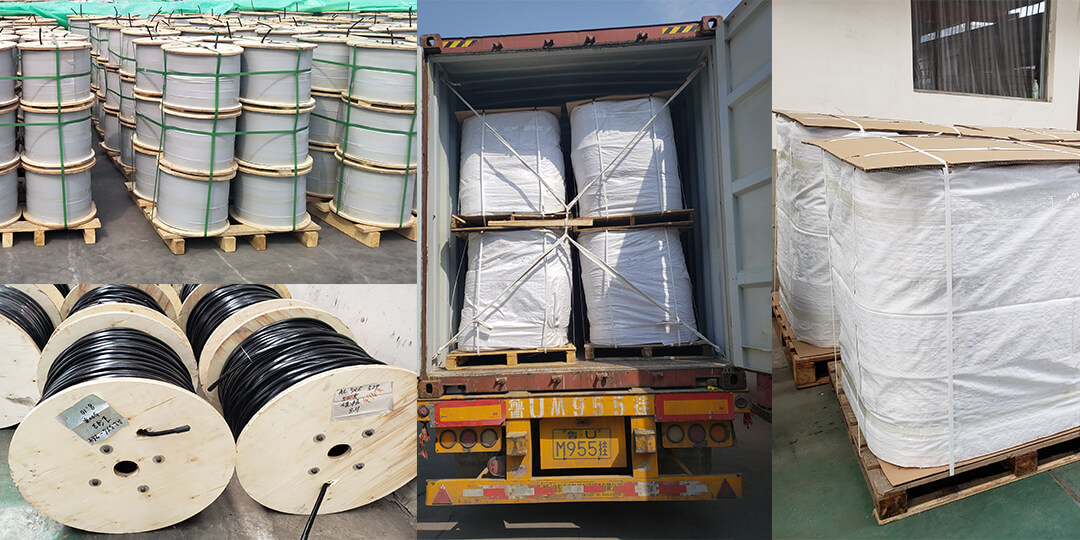

Fotos de empaque:
