PV1-F
Grand Cable
Solicitud:
Cable CC PV1-F según. según EN 50618, están diseñados para su uso en sistemas de suministro de energía fotovoltaica a una tasa de voltaje nominal de hasta 1,5 / 1,5 kV DC. Son adecuados para aplicaciones en interiores y / o exteriores, en campos industriales y agrícolas, en / en equipos con Aislamiento de protección (Clase de protección II), en áreas de riesgo de explosión. Pueden ser instalados fijos, suspendidos libremente o movibles libremente, en bandejas de cables, conductos, sobre y en paredes. Los Cables DC PV1-F son aptos para enterramiento directo donde las pautas correspondientes para el entierro directo se considerará.
Construcción del cable:
Conductor: Cobre estañado electrolítico, trenzado fino clase 5 según IEC 60228
Aislamiento:Compuesto reticulado libre de halógenos
Vaina:Compuesto retardante de llama reticulado libre de halógenos
Aislamiento y color de la funda: rojo o negro
Características de las dimensiones:
| Voltaje nominal | CC 1,5 / 1,5 kV A.C. 1,0 / 1,0 kV |
| Max. Tensión de servicio admisible AC | 1,2 / 1,2 kV |
| Max. tensión de servicio admisible DC | 1,8 / 1,8 kV |
| Sección transversal nominal | 4 mm² |
| Número de cables en el conductor | 56 |
| Diámetro de alambres en conductor | 0,30 mm |
| Tolerancia de alambres en conductor | ± 0,005 mm |
| Espesor medio de aislamiento | 0,70 mm |
| Espesor medio de la vaina | 0,80 mm |
| Max. Diámetro total medio | 6,60 milímetros |
| Aprox. Peso del cable | 67 kg / km |
| Resistencia del conductor D.C a 20 ° C | 5,09 Ω / km |
Fotos de empaque:

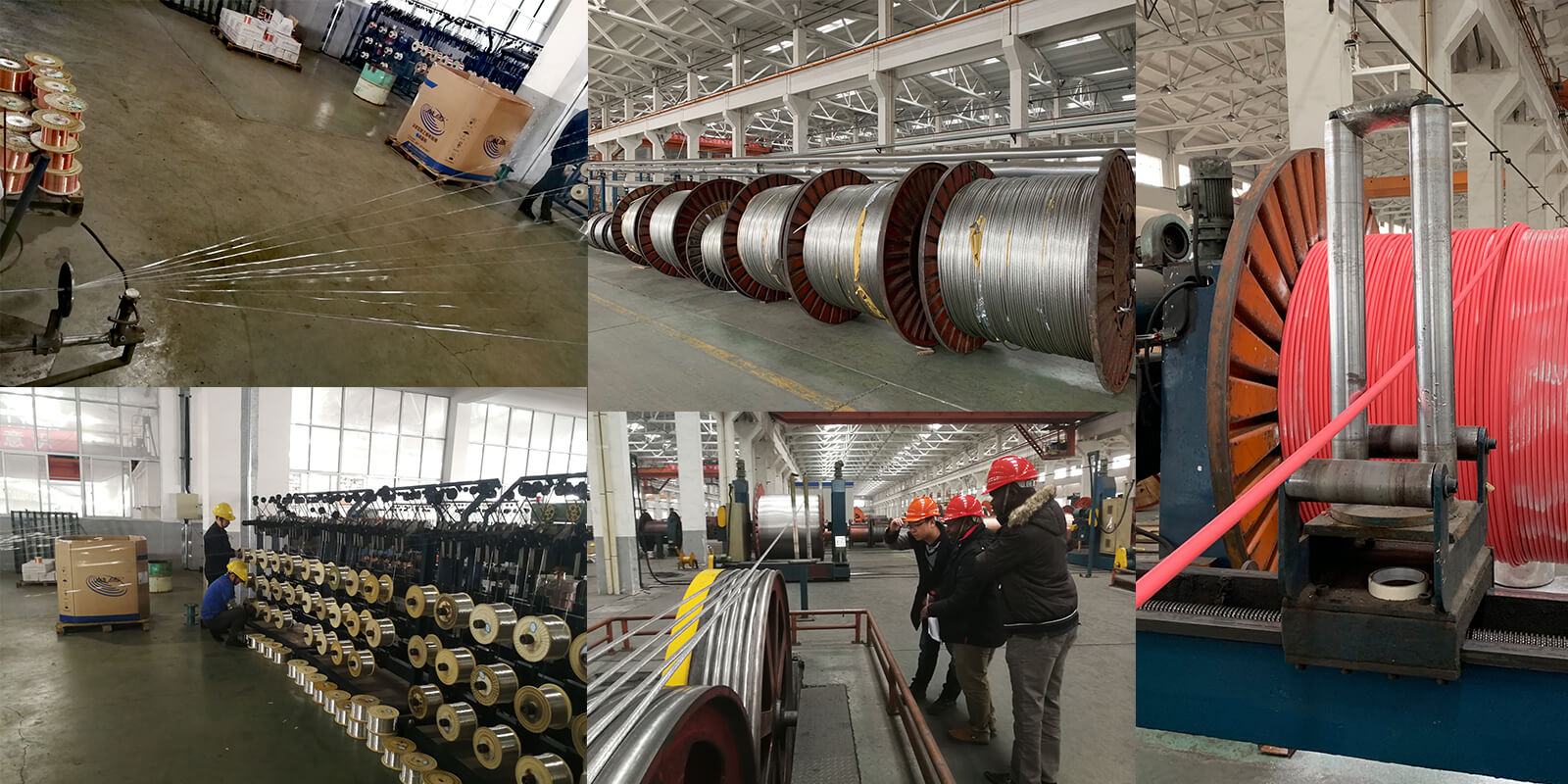

Vista del taller:
Solicitud:
Cable CC PV1-F según. según EN 50618, están diseñados para su uso en sistemas de suministro de energía fotovoltaica a una tasa de voltaje nominal de hasta 1,5 / 1,5 kV DC. Son adecuados para aplicaciones en interiores y / o exteriores, en campos industriales y agrícolas, en / en equipos con Aislamiento de protección (Clase de protección II), en áreas de riesgo de explosión. Pueden ser instalados fijos, suspendidos libremente o movibles libremente, en bandejas de cables, conductos, sobre y en paredes. Los Cables DC PV1-F son aptos para enterramiento directo donde las pautas correspondientes para el entierro directo se considerará.
Construcción del cable:
Conductor: Cobre estañado electrolítico, trenzado fino clase 5 según IEC 60228
Aislamiento:Compuesto reticulado libre de halógenos
Vaina:Compuesto retardante de llama reticulado libre de halógenos
Aislamiento y color de la funda: rojo o negro
Características de las dimensiones:
| Voltaje nominal | CC 1,5 / 1,5 kV A.C. 1,0 / 1,0 kV |
| Max. Tensión de servicio admisible AC | 1,2 / 1,2 kV |
| Max. tensión de servicio admisible DC | 1,8 / 1,8 kV |
| Sección transversal nominal | 4 mm² |
| Número de cables en el conductor | 56 |
| Diámetro de alambres en conductor | 0,30 mm |
| Tolerancia de alambres en conductor | ± 0,005 mm |
| Espesor medio de aislamiento | 0,70 mm |
| Espesor medio de la vaina | 0,80 mm |
| Max. Diámetro total medio | 6,60 milímetros |
| Aprox. Peso del cable | 67 kg / km |
| Resistencia del conductor D.C a 20 ° C | 5,09 Ω / km |
Fotos de empaque:
Vista del taller:
