VV
Grand Cable
Solicitud
Cable de alimentación y control para instalación fija. Se puede utilizar en interiores, exteriores, subterráneos, en hormigón y en agua.
Normas
IEC 60228; IEC 60502-1
Caracteristicas
Clasificación de voltaje Uo / U: 0.6 / 1 kV
Clasificación de temperatura: Fija: -15 ° C a + 70 ° C Flexión: -15 ° C a + 50 ° C
Radio de curvatura mínimo: fijo: 12 x diámetro total (O.D.)
Construcción de cables
·Conductor:
RE: conductor de cobre sólido de clase 1
RM: conductor de cobre trenzado de clase 2
·Aislamiento:
PVC (cloruro de polivinilo)
·Relleno:
Cuerda PP
·Vaina:
PVC (cloruro de polivinilo)
Características de las dimensiones
| Sección | Espesor de aislamiento | Espesor de la funda | Diámetro total | Peso del cable | CORRIENTE CONTINUA. Resistencia eléctrica a 20 ° C | |||
| No xmm2 | mm | mm | mm | Cu | Alabama | Cu | Alabama | |
| kg / km | Ω / km | |||||||
| 4x0,5 | 0.8 | 1.8 | 10.6 | 123 | - | 36.0 | - | |
| 4x0,75 | 0.8 | 1.8 | 11.1 | 140 | - | 24.9 | - | |
| 4x1,5 | 0.8 | 1.8 | 12.1 | 185 | 147 | 12.1 | 18.1 | |
| 4x2,5 | 0.8 | 1.8 | 13.0 | 236 | 174 | 7.41 | 12.1 | |
| 4x4 | 1.0 | 1.8 | 15.2 | 338 | 238 | 4.61 | 7.41 | |
| 4x6 | 1.0 | 1.8 | 16.4 | 435 | 283 | 3.08 | 4.61 | |
| 4x10 | 1.0 | 1.8 | 19.6 | 645 | 392 | 1.83 | 3.08 | |
| 4x16 | 1.0 | 1.8 | 22.0 | 909 | 507 | 1.15 | 1.91 | |
| 4x25 | 1.2 | 1.8 | 26.1 | 1353 | 719 | 0.727 | 1.20 | |
| 4x35 | 1.2 | 1.8 | 27.5 | 1720 | 854 | 0.524 | 0.868 | |
| 4x50 | 1.4 | 1.9 | 27.7 | 2196 | 1023 | 0.387 | 0.641 | |
| 4X70 | 1.4 | 2.1 | 31.8 | 3054 | 1357 | 0.268 | 0.443 | |
| 4X95 | 1.6 | 2.2 | 41.2 | 4346 | 1989 | 0.193 | 0.320 | |
| 4X120 | 1.6 | 2.4 | 45.2 | 5386 | 2412 | 0.153 | 0.253 | |
| 4X150 | 1.8 | 2.5 | 50.0 | 6615 | 2946 | 0.124 | 0.206 | |
| 4X185 | 2.0 | 2.7 | 55.2 | 8223 | 3632 | 0.0991 | 0.164 | |
| 4X240 | 2.2 | 2.9 | 62.2 | 10686 | 4652 | 0.0754 | 0.125 | |
| 4X300 | 2.4 | 3.1 | 68.9 | 13309 | 5739 | 0.0601 | 0.100 | |
| 4x400 | 2.6 | 3.4 | 77.5 | 16916 | 7236 | 0.0470 | 0.0778 | |
| 4x500 | 2.8 | 3.6 | 86.1 | 21477 | 9046 | 0.0366 | 0.0605 | |
Fotos de empaque:

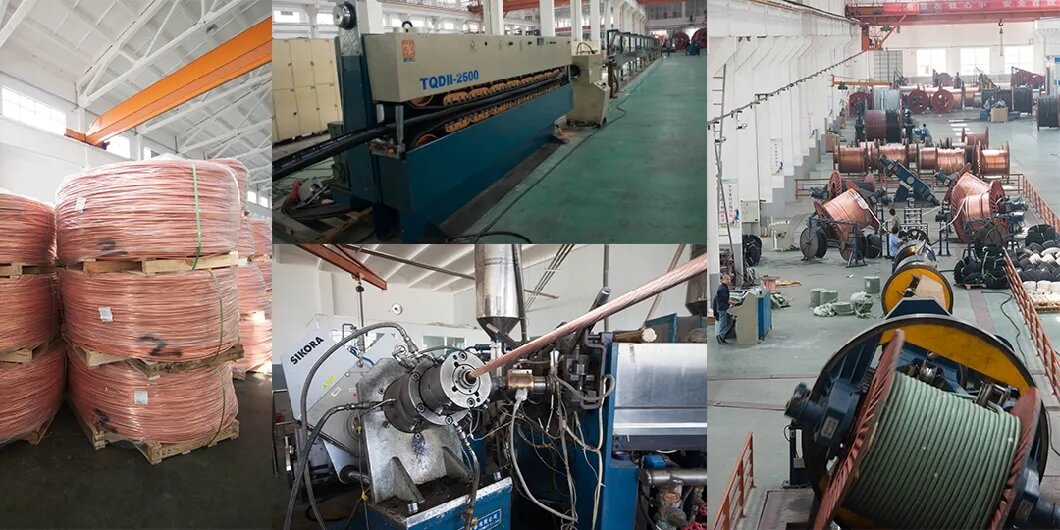

Vistas del taller:
