YJV32
Grand Cable

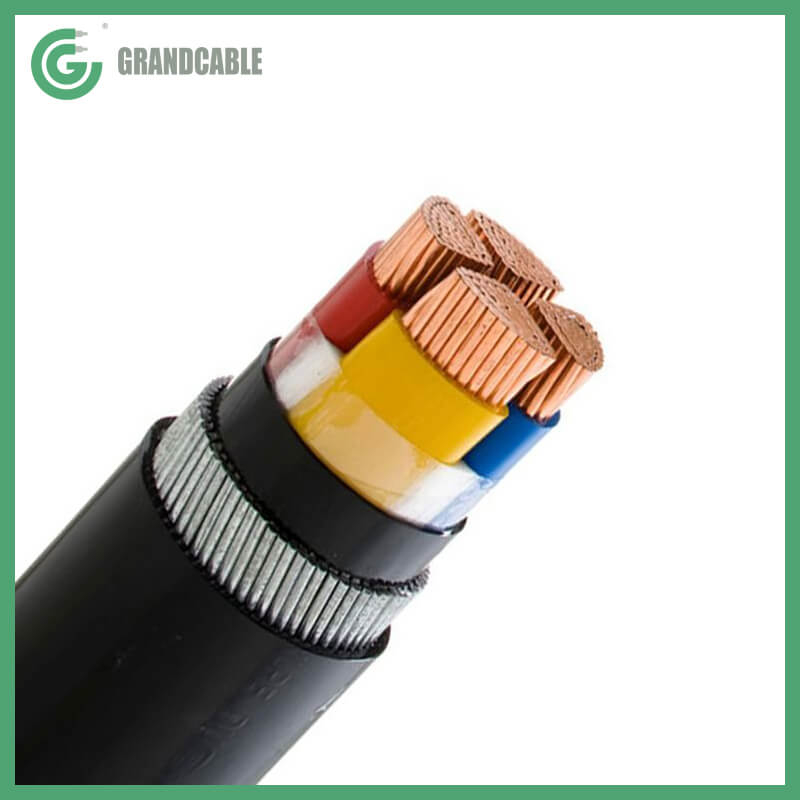

CU / XLPE / SWA / PVC 0,6 / 1KV
Cable blindado para instalaciones fijas. Tensión nominal 0,6 / 1 KV
Descripción:
Cable eléctrico con conductores de cobre, aislamiento XLPE, ropa de cama de PVC, armadura de alambre de acero galvanizado (SWA) y revestimiento exterior de PVC
Solicitud
Cable de PVC de varios núcleos con armadura de alambre de acero (SWA). Cables de control de potencia y auxiliares para uso en redes eléctricas, aplicaciones subterráneas, exteriores e interiores y para uso en conductos de cables.
Estándares aplicables
IEC 60228, IEC 60502-1
Construcción de cables
1.Conductor: conductor de cobre trenzado compacto, Cl.2 según IEC 60228
2.Aislamiento: XLPE (polietileno reticulado) clasificado a 90 OC
3.vaina interior: PVC
4.Armado: Alambre de acero galvanizado.
5.Funda: PVC o FR-PVC tipo ST2 según IEC 60502, negro
Características de las dimensiones
| Sección | Espesor de aislamiento | Espesor de la funda | Diámetro total | Peso del cable | CORRIENTE CONTINUA. Resistencia eléctrica a 20 ° C | ||
| No xmm2 | mm | mm | mm | Cu | Alabama | Cu | Alabama |
| kg / km | Ω / km | ||||||
| 2x4 | 0.7 | 1.8 | 16.8 | 447 | 397 | 4.61 | 7.41 |
| 2x6 | 0.7 | 1.8 | 17.8 | 520 | 444 | 3.08 | 4.61 |
| 2x10 | 0.7 | 1.8 | 21.3 | 835 | 708 | 1.83 | 3.08 |
| 2x16 | 0.7 | 1.8 | 23.3 | 1024 | 823 | 1.15 | 1.91 |
| 2x25 | 0.9 | 1.8 | 27.4 | 1512 | 1195 | 0.727 | 1.20 |
| 2x35 | 0.9 | 1.8 | 28.6 | 1740 | 1307 | 0.524 | 0.868 |
| 2x50 | 1.0 | 1.8 | 31.6 | 2136 | 1550 | 0.387 | 0.641 |
| 2x70 | 1.1 | 2.0 | 35.4 | 2735 | 1886 | 0.268 | 0.443 |
| 2x95 | 1.1 | 2.1 | 39.8 | 3697 | 2518 | 0.193 | 0.320 |
| 2x120 | 1.2 | 2.2 | 43.4 | 4396 | 2909 | 0.153 | 0.253 |
| 2x150 | 1.4 | 2.3 | 47.4 | 5208 | 3374 | 0.124 | 0.206 |
| 2x185 | 1.6 | 2.5 | 53.2 | 6747 | 4451 | 0.0991 | 0.164 |
| 2x240 | 1.7 | 2.7 | 58.6 | 8278 | 5261 | 0.0754 | 0.125 |
| 2x300 | 1.8 | 2.8 | 64.0 | 9912 | 6127 | 0.0601 | 0.100 |
| 2x400 | 2.0 | 3.1 | 71.2 | 12168 | 7328 | 0.0470 | 0.0778 |
| 2x500 | 2.2 | 3.3 | 80.1 | 15893 | 9678 | 0.0366 | 0.0605 |
| 3x4 | 0.7 | 1.8 | 17.4 | 505 | 430 | 4.61 | 7.41 |
| 3x6 | 0.7 | 1.8 | 18.5 | 598 | 485 | 3.08 | 4.61 |
| 3x10 | 0.7 | 1.8 | 22.2 | 966 | 776 | 1.83 | 3.08 |
| 3x16 | 0.7 | 1.8 | 24.3 | 1220 | 918 | 1.15 | 1.91 |
| 3x25 | 0.9 | 1.8 | 28.7 | 1803 | 1328 | 0.727 | 1.20 |
| 3x35 | 0.9 | 1.8 | 30.0 | 2133 | 1483 | 0.524 | 0.868 |
| 3x50 | 1.0 | 1.9 | 33.4 | 2658 | 1779 | 0.387 | 0.641 |
| 3x70 | 1.1 | 2.0 | 38.1 | 3716 | 2442 | 0.268 | 0.443 |
| 3x95 | 1.1 | 2.2 | 42.2 | 4692 | 2924 | 0.193 | 0.320 |
| 3x120 | 1.2 | 2.3 | 46.1 | 5649 | 3418 | 0.153 | 0.253 |
| 3x150 | 1.4 | 2.5 | 52.0 | 7239 | 4487 | 0.124 | 0.206 |
| 3x185 | 1.6 | 2.6 | 56.5 | 8634 | 5191 | 0.0991 | 0.164 |
| 3x240 | 1.7 | 2.8 | 62.7 | 10790 | 6265 | 0.0754 | 0.125 |
| 3x300 | 1.8 | 3.0 | 68.3 | 13016 | 7338 | 0.0601 | 0.100 |
| 3x400 | 2.0 | 3.2 | 75.8 | 16028 | 8768 | 0.0470 | 0.0778 |
| 3x500 | 2.2 | 3.5 | 85.4 | 20926 | 11603 | 0.0366 | 0.0605 |
| 4x4 | 0.7 | 1.8 | 18.4 | 580 | 480 | 4.61 | 7.41 |
| 4x6 | 0.7 | 1.8 | 20.5 | 839 | 688 | 3.08 | 4.61 |
| 4x10 | 0.7 | 1.8 | 23.6 | 1119 | 866 | 1.83 | 3.08 |
| 4x16 | 0.7 | 1.8 | 26.7 | 1599 | 1196 | 1.15 | 1.91 |
| 4x25 | 0.9 | 1.8 | 30.8 | 2151 | 1518 | 0.727 | 1.20 |
| 4x35 | 0.9 | 1.9 | 32.5 | 2584 | 1718 | 0.524 | 0.868 |
| 4x50 | 1.0 | 2.0 | 36.3 | 3254 | 2081 | 0.387 | 0.641 |
| 4x70 | 1.1 | 2.2 | 41.6 | 4558 | 2860 | 0.268 | 0.443 |
| 4x95 | 1.1 | 2.3 | 46.0 | 5827 | 3469 | 0.193 | 0.320 |
| 4x120 | 1.2 | 2.5 | 51.9 | 7540 | 4566 | 0.153 | 0.253 |
| 4x150 | 1.4 | 2.6 | 56.7 | 8993 | 5324 | 0.124 | 0.206 |
| 4x185 | 1.6 | 2.8 | 62.3 | 10871 | 6281 | 0.0991 | 0.164 |
| 4x240 | 1.7 | 3.0 | 68.8 | 13552 | 7519 | 0.0754 | 0.125 |
| 4x300 | 1.8 | 3.2 | 75.0 | 16379 | 8809 | 0.0601 | 0.100 |
| 4x400 | 2.0 | 3.5 | 85.3 | 21416 | 11736 | 0.0470 | 0.0778 |
| 4x500 | 2.2 | 3.8 | 94.1 | 26417 | 13986 | 0.0366 | 0.0605 |
Fotos de empaque:
Vistas del taller:
